合模机上下工作台复位精度:
合模机上下工作台复位精度是指工作台每次发生位置变化后回到原位时所产生的位移变化量。
合模机上下工作台复位精度测量:
1.a,合模机上工作台锁紧油缸只要能插入即可,无需检测,但铜套与轴间隙不易过大,应小于等于重复定位精度(即≤0.1mm)；B,将两个百分表固定在滑台上,且百分表固定后有一定的予压值,并记录为m,使合模机上工作台往复翻转,到位后分别记录每次值m1,m2,m3,其最大值与最小值之差即为复位精度。
2.合模机下工作台复位精度检测:在下工作台后边放一工作台,并将两个百分表固定其上,且百分表固定后有一定的予压值,并记录为m,使下工作台往复运动,到位后分别记录每次值m1,m2,m3,其最大值与最小值之差即为复位精度。点动步进:
点动步进是指点动一次滑台下降的最小位置移动距离.不能把它说成是精度,此功能多用于维修薄板拉伸成型模的合模机,方便于对刀用.
我公司NCC系列合模机每点一次上工作台下降距离≤0.1mm.

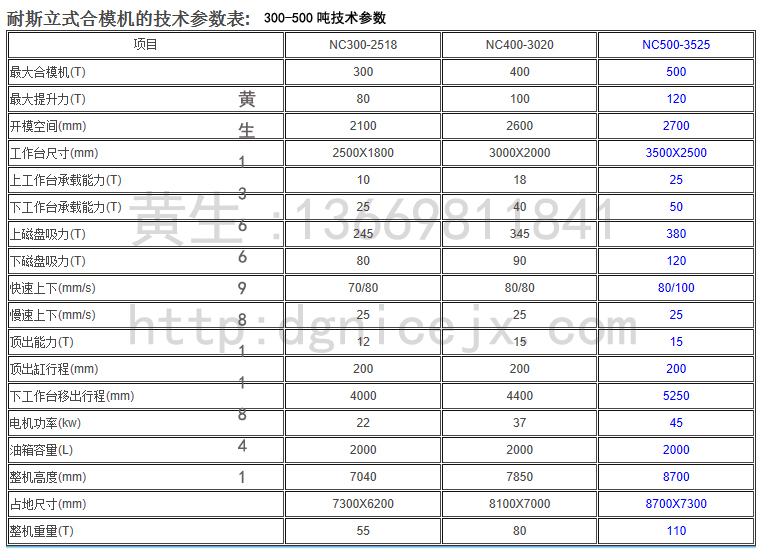

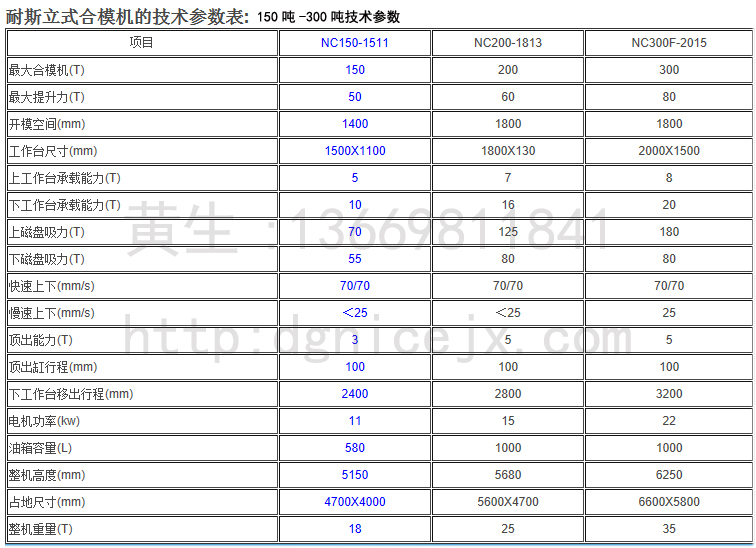

东莞耐斯机械NC600-3525 磁盘合模机上.下工作台平行精度标准
根据JB/T7343-94<<单双薄板冲压液压机>>I级标准
| 型号 | 工作台面尺寸 | 平面度(mm) | 平行度(mm) | 计算方法 | ||
| NC600 | 3500*2500mm | 0.02+(0.05/1000)*L1 | 0.04+(0.10/1000)*L2 | 采用12点法测试数据 | ||
| 左右 | 前后 | 左右 | 前后 | |||
| 0.195 | 0.145 | 0.390 | 0.290 | |||
