耐斯机械与您分享五轴深孔钻基本参数的设定方法与技巧

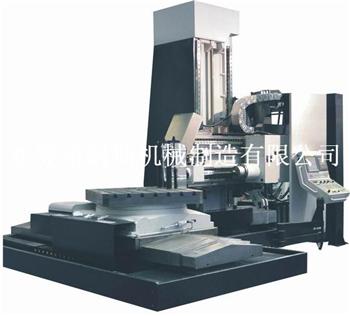

首先五轴多功能数控钻铣床是:集铣削、深孔加工于一体，让一次装夹实现多面多工序加工成为可能。
|
五轴深孔钻基本参数设定 |
||
|
参数号码 |
设定值 |
备注 |
|
Pr3001 |
2 |
五轴深孔钻机构类型:双旋转工作台 |
|
Pr3002 |
3 |
刀具方向:轴 |
|
Pr3003 |
0 |
刀具倾斜角度 |
|
Pr3004 |
0 |
刀具倾斜角度 |
|
Pr3005 |
1 |
1st 旋转轴:A轴 |
|
Pr3006 |
3 |
2nd 旋转轴:C轴 |
|
Pr3007 |
2 |
1st 旋转轴方向:左手定则 |
|
Pr3008 |
2 |
2nd 旋转轴方向: 左手定则 |
|
Pr3009 |
250000 |
*1st 旋转轴角度起点:250度 |
|
Pr3010 |
15000 |
*1st 旋转轴角度终点:15度 |
|
Pr3011 |
0 |
*2nd 旋转轴角度起点:0度 |
|
Pr3012 |
0 |
*2nd 旋转轴角度终点:0度 |
|
Pr3013 |
0 |
*刀座长度 |
|
注意事项:
1. Pr3009~3012 的单位是BLU,不是度,需注意设定值的位数,如果角度是15度,则设定值为15000.
2. 角度设定范围为:0-360度,不能输入负值.
3. 旋转轴可以转360度时,起点,终点可以设定为0;
4. 备注有:*符号的表示此参数设定值会随机台不同而变化
|
||
