來源：东莞市耐斯机械制造有限公司 日期：2015年09月12日

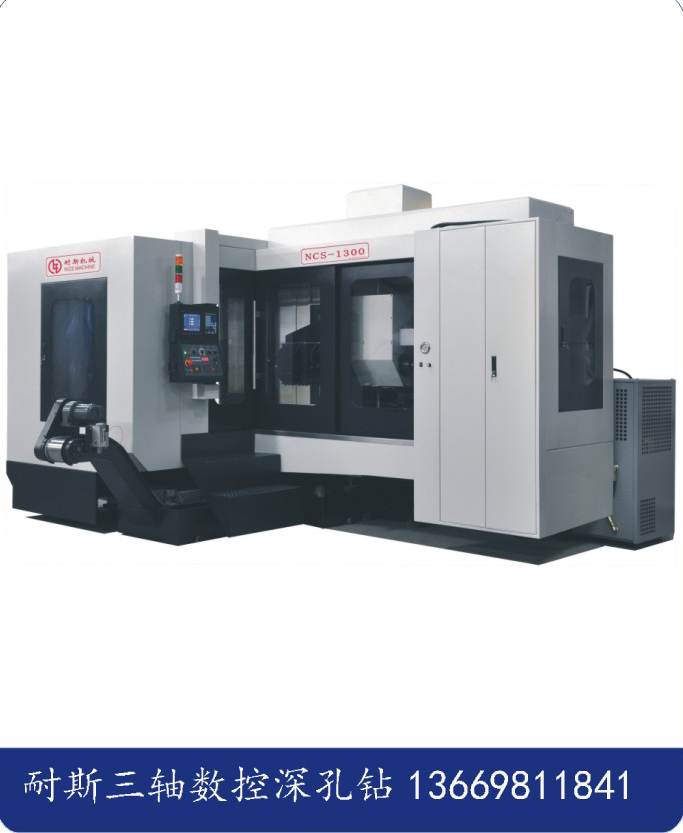

东莞耐斯机械近期倾力打造性价比最高功能最强大的NCS系列
三轴深孔钻床是本公司工程师吸取国外深孔加工机床的先进经验，
结合国内模具行业的实际使用情况进行 设计制造的深孔加工设备，
该数控多功能 卧式深孔钻床是一种以钻削深孔为主的自动化机床,
该机床集现代工业 先进技术为一体;它广泛应用于加工模具的
水道孔、顶针孔和热流道孔、液压阀和分配器体、热交换板等
NCS系列产品具以下特点:
1. 控制系统采用三菱数控系统三轴三联动。
2.机械传动采用高精度内循环滚珠丝杠。
3. X、Y、Z轴采用线性导轨，精度保持性好。
4.机床配有深孔切削冷却系统，采用远距离控制系统，可根据钻孔的大小分别供应不同的流量和压力。
5. 机床主轴采用无级变速，调速范围广，功率配置合理。
6.配有铣削功能, 最大铣刀直径Φ25。
7.机床总装后采用激光动态干涉仪检查并进行螺距补偿。
8.该设备上述先进技术的采用使该机床的性能、精度、加工范围、操作、工作效率都达到同类机床的先进水平。
|
设备概述:
三轴数控深孔钻主要用于模具热流道中的深孔加工以及导柱导套孔加工,也用于大型液压阀块的深孔加工,以及包装机械的生产等；
耐斯三轴数控深孔钻的特点：
1、机床立柱、底座、滑台及工作台等主要部件均使用铸件制作，变形量小，精度高。
2、机床采用进口直线导轨及滚珠丝杆，保证设备的加工精度。
3、加工范围广，可加工孔径3-35mm，有效加工深度一次最高可达2000mm。
4、超宽工作空间设计，更便于大型工件的装夹和加工。
5、采用三菱或发那科伺服数控系统，性能稳定，操作简便。
应用领域：
模具生产，包装设备等
耐斯三轴数控深孔钻床规格参数表：
| 项目 |
NCS-600 |
NCS-800 |
NCS-1000 |
NCS-1300 |
NCS-1300F |
NCS-1500 |
NCS-1600 |
NCS-2000 |
| 钻孔直径(mm) |
3-30 |
3-300 |
3-30 |
3-30 |
3-30 |
3-35 |
3-35 |
3-35 |
| 钻孔深度(mm) |
600 |
800 |
1000 |
1300 |
1300 |
1500 |
1600 |
2000 |
| 工作台尺寸(mm) |
600X700 |
700X900 |
800X1200 |
950X1400 |
1000X1700 |
1200X1700 |
1400X2200 |
1400X2600 |
| X轴行程(mm) |
600 |
800 |
1000 |
1300 |
1600 |
1500 |
2100 |
2500 |
| Y轴行程(mm) |
600 |
800 |
800 |
1000 |
1000 |
1200 |
1200 |
1400 |
| Z轴行程(mm) |
650 |
850 |
1050 |
1350 |
1350 |
1550 |
1650 |
2050 |
| 快速进给(mm/min) |
3000 |
3000 |
3000 |
4000 |
4000 |
5000 |
5000 |
5000 |
| 主轴最快转速(rpm) |
6000 |
6000 |
6000 |
6000 |
6000 |
6000 |
6000 |
6000 |
| 主轴功率(kw) |
7.5 |
7.5 |
7.5 |
7.5 |
7.5 |
11 |
11 |
11 |
| XYZ伺服马达功率(kw) |
2.0/2.0/1.5 |
2.0/2.0/1.5 |
2.0/2.0/1.5 |
3.0/3.0/1.5 |
3.0/3.0/1.5 |
3.0/3.0/2.0 |
3.0/3.0/2.0 |
3.0/3.0/2.0 |
| 工作台承载重量(T) |
4 |
5 |
5 |
7 |
8 |
8 |
12 |
15 |
| 设备净重量(T) |
7 |
9 |
10 |
12 |
14 |
15 |
17 |
22 |
| 机床占地尺寸(mm) |
4200X2700 |
4700X2700 |
5000X3000 |
5400X4100 |
5400X4800 |
6100X4500 |
6300X5800 |
7000X6200 |
| 设备总功率(kw) |
26 |
30 |
30 |
35 |
35 |
35 |
40 |
42 |
|
