产品简介
|
点击放大 |
| 产品名称： |

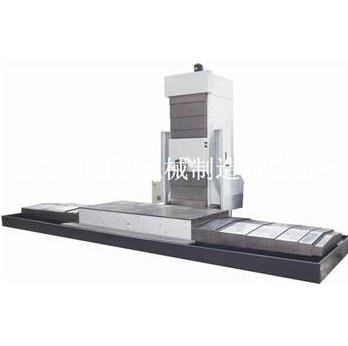

多功能喷吸钻床 |
| 产品型号： |
|
| 产品规格： |
|
|
详细说明
|
|
|
NCSP系列喷吸钻是集喷吸钻、刀粒钻、枪钻于一体的深孔加工机床。
主要特点：
1、高效率、高精度、高光洁度的大孔加工，光洁度可达0.4~0.8。
2、选配强力铣削主轴，实现钻铣一次加工。
3、选配回转工作台，实现多面加工，减少装夹次数，并可钻斜孔。
应用领域：模具、机械加工行业。
| 项目 |
NCSP1512-1500 |
NCSP2012-1500 |
NCSP2515-1500 |
| 钻孔直径（mm) |
枪钻3-35,喷吸钻18-65 |
枪钻3-35,喷吸钻18-65 |
枪钻3-35,喷吸钻18-65 |
|
X轴行程(mm)
|
1500 |
2000 |
2500 |
| Y轴行程(mm) |
1200 |
1200 |
1500 |
| W轴行程(mm) |
400 |
400 |
400 |
| 枪钻最大钻孔深度(mm) |
1500 |
1500 |
1500 |
| 喷吸钻最大钻孔深度(mm) |
1000 |
1000 |
1000 |
| 枪钻主轴最高转速(rpm) |
4500 |
4500 |
4500 |
| 铣削主轴最高转速(rpm) |
4500 |
4500 |
4500 |
|
工作台X轴移动速度(mm/min)
|
0-10000 |
0-10000 |
0-10000 |
| 滑台Y轴移动速度(mm/min) |
0-10000 |
0-10000 |
0-10000 |
| 铣削进给速度(mm/min)选配 |
0-2000 |
0-2000 |
0-2000 |
| 枪钻主轴进给速度(mm/min) |
0-3000 |
0-3000 |
0-3000 |
| X轴进给电机(N.m) |
22 |
30 |
30 |
|
Y轴进给电机(N.m)
|
22 |
40 |
40 |
| Z轴进给电机(N.m) |
22 |
22 |
22 |
| W轴进给电机(N. m) |
22 |
22 |
22 |
| 钻削主轴电机(Kw) |
18.5 |
18.5 |
18.5 |
| 铣削主轴电机(kw)选配 |
7.5 |
7.5 |
7.5 |
| 机床总功率(Kw) |
54 |
58 |
60 |
| 工作台尺寸(mm) |
1700x1200 |
2200x1200 |
2700x1200 |
| 工作台承重(t) |
6 |
10 |
12 |
| 主轴端锥度 |
BT40 |
BT40 |
BT40 |
| 机床外形尺寸(mm) |
6600x6100x3300 |
6660x6200x3800 |
6660x6800x4000 |
| 机床总重量(t) |
13 |
21 |
24 |
| 机床控制系统 |
三菱(可选发那科) |
三菱(可选发那科) |
三菱(可选发那科) |

|
