合模机,飞模机平面度是如何的定义?

  合模机工作台平面度是指基片具有的宏观凹凸高度相对理想平面的偏差。公差带是距离为公差值t的两平行平面之间的区域。
   合模机工作台平面度属于形位误差中的形状误差。
   合模机工作台平面度误差是将被测实际表面与理想平面进行比较，两者之间的线值距离即为平面度误差值；或通过测量实际表面上若干点的相对高度差，再换算以线值表示的平面度误差值。

东莞耐斯机械近期倾力打造功能最强大的NC系列合模机是耐斯公司针对中、大型模具，专推出的一款新型立式合模机。该种机型在传统立式合模机的基础上作了重大的技术改进。该系列合模机分磁盘式和压板式两种规格，模具可实现0-180°翻转。磁盘式采用电控永磁，无需上紧固螺丝，大大节约了锁模时间，采用PLC控制，人机界面操作简便、快捷、安全可靠。整机采用框架结构，机身焊后采用振动时效去应力处理，结构稳定，刚性好、变形小、寿命长，精度可长期保持。
耐斯NC立式合模机特点：
1． 机架采用焊接式分体结构，分体间用格林柱拉紧，经回火处理，刚度大、变形小。
2． 压板式上、下工作台及导轨均采用球墨铸铁制作，平面度好，精度高，变形量小。
3． 磁盘式采用电控永磁盘，断电不断磁，使用中无需供电，磁力强，既安全又省电。
4． 安全装置齐全，有安全光栅、防落油缸、锁紧油缸、安全支撑架等防护设备。
5． 液压系统采用吸震装置，减小液压冲击，保证设备精度。
6． 液压系统具有低压保护装置，防止碰穿、插穿位损坏。
7． 系统可采用高速合模产生冲击，使压印红丹效果极佳。

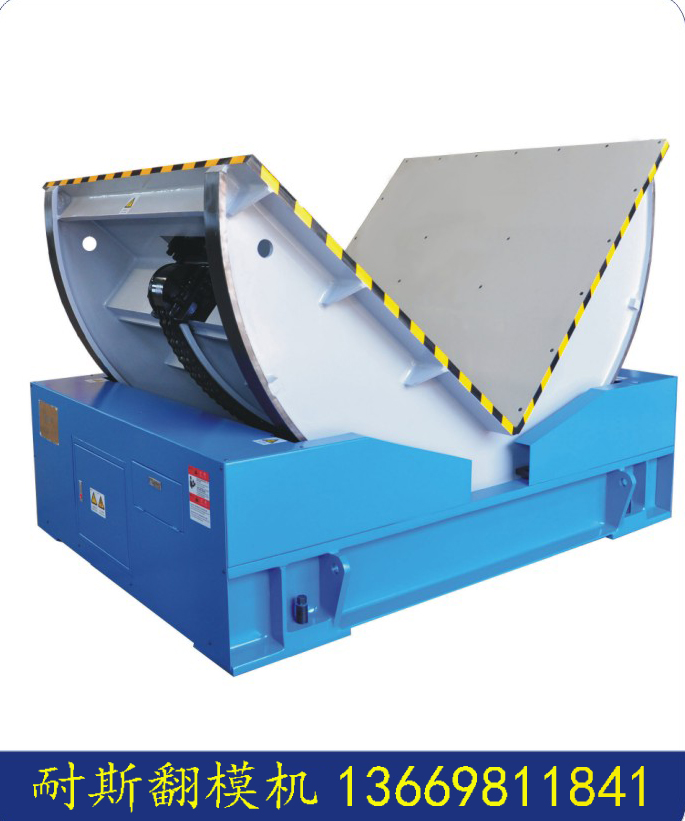

东莞耐斯机械翻模机平板翻模机特点：
液压平板翻模机跟机械式翻模机不同的是采用了液压系统作为动力驱动两块模板翻转带动模具翻身。设备的主要优点是平时不需要使用设备时可将两块模板放平成180度,更节约空间。
耐斯平板翻模机的主要特点：
1、机器可下沉安装,不占用生产空间。
2、采用进口电气配件，安全、可靠，操作方便。
2、两块模板分开翻转，平时不使用设备时在平放。
3、解决有些模具在传统90度翻模机上翻转后不方便装吊环的问题。
NCF系列翻模机技术参数：

型号	NCF-5	NCF-10	NCF-15	NCF-20	NCF-30	NCF-50
翻转能力(T)	5	10	15	20	30	50
翻转时间(s)	20	25	30	35	40	50
台面尺寸(mm)	1100x1000	1400×1270	1600×1400	1800×1500	2000×1715	2200×2000
台面高度(mm)	550	700	750	760	870	1000
外形尺寸(mm)	1100x1500x1500	1400×1900×1980	1600×2200×2150	1800×2300×2260	2000×2500×2590	2200×2900×3000
中心尺寸(mm)	430	500	550	600	700	850
电机功率(Kw)	1.5	3	4	5.5	5.5	7.5
机床重量(T)	2.0	3.8	4.5	4.8	7.5	9.8
