耐斯合模机产品说明：

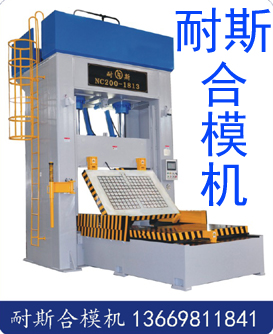

NC系列合模机是我公司针对中、大型模具，专推出的一款新型立式合模机
。该种机型在传统立式合模机的基础上作了重大的技术改进。该系列合模机分磁盘式和压板式两种规格，模具可实现0-180°翻转。磁盘式采用电控永磁，无需上紧固螺丝，大大节约了锁模时间，采用PLC控制，人机界面操作简便、快捷、安全可靠。整机采用框架结构，机身焊后采用振动时效去应力处理，结构稳定，刚性好、变形小、寿命长，精度可长期保持。
NC500-3525立式合模机特点：
1． 机架采用焊接式分体结构，分体间用格林柱拉紧，经回火处理，刚度大、变形小。
2． 压板式上、下工作台及导轨均采用球墨铸铁制作，平面度好，精度高，变形量小。
3． 磁盘式采用电控永磁盘，断电不断磁，使用中无需供电，磁力强，既安全又省电。
4． 安全装置齐全，有安全光栅、防落油缸、锁紧油缸、安全支撑架等防护设备。
5． 液压系统采用吸震装置，减小液压冲击，保证设备精度。
6． 液压系统具有低压保护装置，防止碰穿、插穿位损坏。
7． 系统可采用高速合模产生冲击，使压印红丹效果极佳。 NC500-3525合模机主要技术参数表
|
|
NC500-3525 |
|
最大合模力（T） |
500 |
|
最大提升力（T） |
120 |
|
主油缸最大行程（mm） |
2600 |
|
开模空间（mm） |
2700 |
|
翻转角度（度） |
0-180° |
|
最大容模尺寸（mm） |
3500X2500 |
|
整机占地尺寸（mm） |
8700X7300X8700 |
|
快速上升/下降速度（mm/sec） |
80/100 |
|
慢速上升/下降速度（mm/sec） |
25 |
|
上磁盘吸力（t） |
380 |
|
下磁盘吸力（t） |
120 |
|
上磁盘翻转能力（t） |
25 |
|
下磁盘承载能力（t） |
50 |
|
顶出能力（t） |
15 |
|
顶出行程（mm） |
200 |
|
电机功率（KW） |
45 |
|
下工作台移出行程（mm） |
5250 |
|
机床重量（t） |
110左右 |
