六轴深孔钻常用Table type-AC轴设定范例
一.机台类型:双旋转工作台
第一轴设置:A轴,旋转行程设置为-110~15度;
第二轴设置:C轴,旋转行程设置为360度;
二. 旋转轴定位:加工时和旋转轴有关的误差,原因是除了轴心偏移之外,也可能是旋转轴定位不佳造成,所以如果能先进行旋转轴定位则当误差出现时,就能先将可能出现的误差来源范围缩小,旋转轴的定位误差补偿方式跟线轴的节距补偿一样,只要将各位置的误差填入补偿表即可.
进行旋转轴定位需使用精密仪器,一般机械工厂不会购买此类贵重设备,所以旋转轴定位是五轴深孔钻的一个大难题,如果工厂内没有相应的量测设备,此步骤只能不作量测,如果后续使用过程中有误差出现,就假设为轴心偏移造成,并以此来作调整.

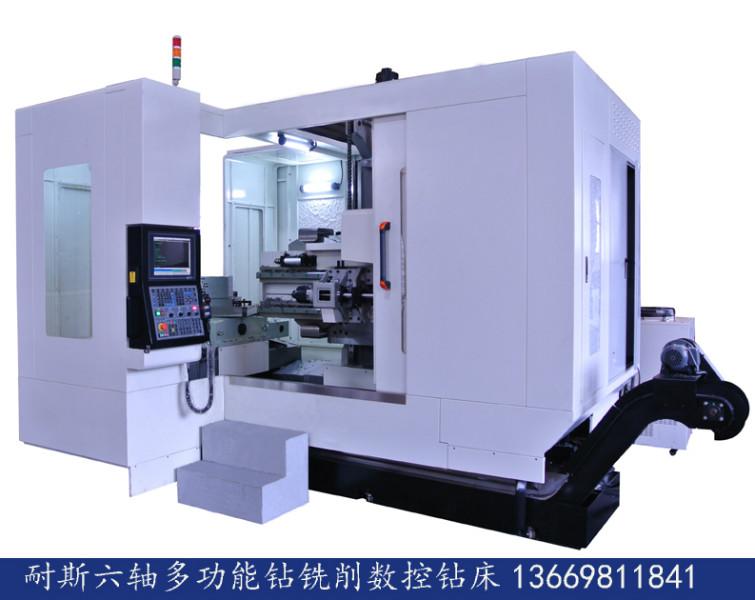

NCS6Z系列六轴多功能数控钻铣床，集铣削、深孔加工于一体，让一次装夹实现多面多工序加工成为可能。
1、主轴（A轴）向上15度，向下25度高精度旋转。
2、主轴具有强力铣削功能（可安装刀盘）。
3、可配喷吸钻，实现高效率、高精度、高光洁度的大孔加工，光洁度可达0.4~0.8。
4、机床主体均为高强度铸件，具有高强度、高刚性，为机床的平稳运行提供有效保证。
使用行业：模具、机械制造行业，主要用于复杂零件的铣削，深孔加工。
NCS6Z0505-300六轴深孔钻床参数
| 序号 | 项目 | 单位 | 规格参数 | |
| 1 | 孔径加工范围 | mm | F3-30 | |
| 加 | 最大钻孔深度 | mm | 300 | |
| 工 | 工作台左右行程(X轴) | mm | 500 | |
| 行 | 主轴上下行程(Y轴) | mm | 500 | |
| 程 | 主轴前后行程(Z轴) | mm | 350 | |
| 立柱前后行程（W轴） | mm | 200 | ||
| 滑枕旋转（A轴） | 度 | 主轴向上转15°，向下转25° | ||
| 数控回转工作台最小分割度数（B轴） | 度 | 0.001 | ||
| 2 | 进 | 钻削主轴最高转速 | rpm | 6000 |
| 给 | 主轴进给速度 | mm | 0~3000 | |
| 速 | X,Y,Z,W轴快速进给 | mm | 5000 | |
| 度 | ||||
| 3 | 动 | 主轴电机功率 | Kw | 5.5 |
| 力 | 工作台进给电机(X轴) | Kw | 1.5 | |
| 参 | 主轴上下移动电机(Y轴) | Kw | 1.5 | |
| 数 | 主轴前后移动电机(Z轴) | Kw | 1.5 | |
| 滑枕前后移动电机(W轴) | Kw | 1.5 | ||
| A轴滑台回转电机 | Kw | 1.5 | ||
| B轴回转台分度电机 | Kw | 1.5 | ||
| 机床电机总功率 | Kw | 32 | ||
| 4 | ||||
| 数控回转工作台载重 | KG | 700 | ||
| 数控回转工作台面积(长X宽) | mm | 500X500 | ||
| 其 | 冷却液压力范围 | Mpa | 2～11 | |
| 它 | 冷却液流量范围 | L/min | 6～110 | |
| 机床外形尺寸(长X宽X高) | mm | 4500X2700X2800 | ||
| 机床重量 | ton | 7 | ||
| 数控系统 | 三菱M70数控系统 | |||
五轴深孔钻常用Table type-AC轴设定范例
一.机台类型:双旋转工作台
第一轴设置:A轴,旋转行程设置为-110~15度;
第二轴设置:C轴,旋转行程设置为360度;
二. 旋转轴定位:加工时和旋转轴有关的误差,原因是除了轴心偏移之外,也可能是旋转轴定位不佳造成,所以如果能先进行旋转轴定位则当误差出现时,就能先将可能出现的误差来源范围缩小,旋转轴的定位误差补偿方式跟线轴的节距补偿一样,只要将各位置的误差填入补偿表即可.五轴深孔钻常用Table type-AC轴设定范例
一.机台类型:双旋转工作台
第一轴设置:A轴,旋转行程设置为-110~15度;
第二轴设置:C轴,旋转行程设置为360度;
二. 旋转轴定位:加工时和旋转轴有关的误差,原因是除了轴心偏移之外,也可能是旋转轴定位不佳造成,所以如果能先进行旋转轴定位则当误差出现时,就能先将可能出现的误差来源范围缩小,旋转轴的定位误差补偿方式跟线轴的节距补偿一样,只要将各位置的误差填入补偿表即可.
进行旋转轴定位需使用精密仪器,一般机械工厂不会购买此类贵重设备,所以旋转轴定位是五轴深孔钻的一个大难题,如果工厂内没有相应的量测设备,此步骤只能不作量测,如果后续使用过程中有误差出现,就假设为轴心偏移造成,并以此来作调整.
五轴深孔钻常用Table type-AC轴设定范例
一.机台类型:双旋转工作台
第一轴设置:A轴,旋转行程设置为-110~15度;
第二轴设置:C轴,旋转行程设置为360度;
二. 旋转轴定位:加工时和旋转轴有关的误差,原因是除了轴心偏移之外,也可能是旋转轴定位不佳造成,所以如果能先进行旋转轴定位则当误差出现时,就能先将可能出现的误差来源范围缩小,旋转轴的定位误差补偿方式跟线轴的节距补偿一样,只要将各位置的误差填入补偿表即可.
进行旋转轴定位需使用精密仪器,一般机械工厂不会购买此类贵重设备,所以旋转轴定位是五轴深孔钻的一个大难题,如果工厂内没有相应的量测设备,此步骤只能不作量测,如果后续使用过程中有误差出现,就假设为轴心偏移造成,并以此来作调整.
进行旋转轴定位需使用精密仪器,一般机械工厂不会购买此类贵重设备,所以旋转轴定位是五轴深孔钻的一个大难题,如果工厂内没有相应的量测设备,此步骤只能不作量测,如果后续使用过程中有误差出现,就假设为轴心偏移造成,并以此来作调整.
