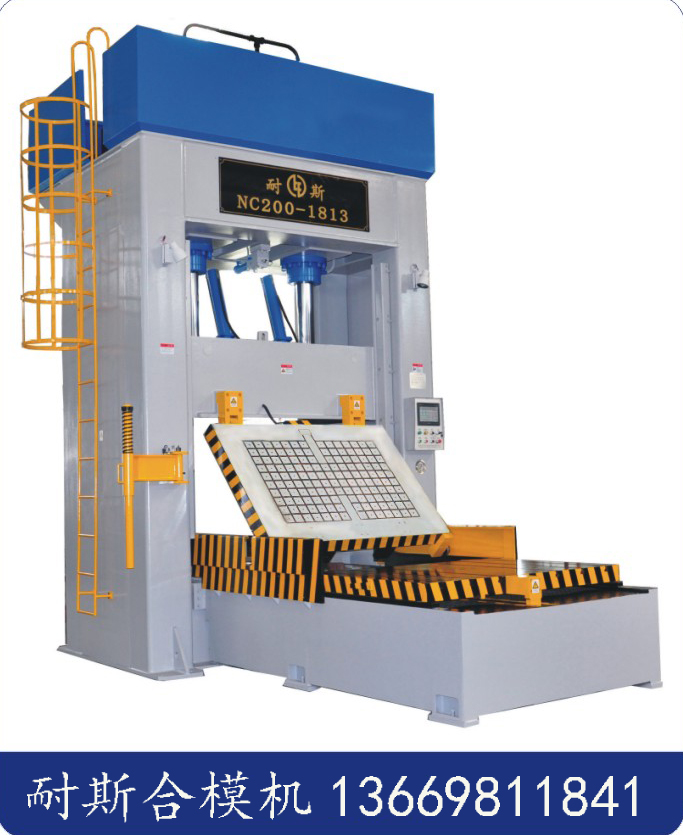

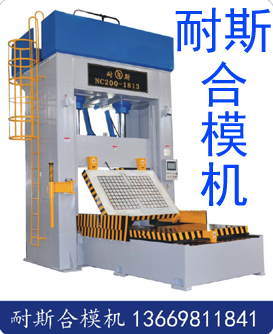

NC400-3020立式合模机特点：
。该种机型在传统立式合模机的基础上作了重大的技术改进。该系列合模机分磁盘式和压板式两种规格，模具可实现0-180°翻转。磁盘式采用电控永磁，无需上紧固螺丝，大大节约了锁模时间，采用PLC控制，人机界面操作简便、快捷、安全可靠。整机采用框架结构，机身焊后采用振动时效去应力处理，结构稳定，刚性好、变形小、寿命长，精度可长期保持。
一、 合模机主要技术参数表
|
|
NC400-3020 |
|
最大合模力（T） |
400 |
|
最大提升力（T） |
100 |
|
主油缸最大行程（mm） |
2400 |
|
开模空间（mm） |
2600 |
|
翻转角度（度） |
0-180° |
|
最大容模尺寸（mm） |
3000X2000 |
|
整机占地尺寸（mm） |
8100X7000X7850 |
|
快速上升/下降速度（mm/sec） |
80/80 |
|
慢速上升/下降速度（mm/sec） |
25 |
|
上磁盘吸力（t） |
345 |
|
下磁盘吸力（t） |
90 |
|
上磁盘翻转能力（t） |
18 |
|
下磁盘承载能力（t） |
40 |
|
顶出能力（t） |
15 |
|
顶出行程（mm） |
200 |
|
电机功率（KW） |
37 |
|
下工作台移出行程（mm） |
4400 |
|
机床重量（t） |
80左右 |
一、 设备主要配置表
液压部分
序号
配件名称
品牌或产地
1
油泵
国产知名品牌
2
比例阀
榆次油研
3
插装阀
国产知名品牌
4
电磁换向阀
榆次油研
5
节流阀
榆次油研
6
单向阀
榆次油研
7
背压阀
榆次油研
8
电磁溢流阀
榆次油研
9
电机
国产知名品牌
10
压力表
SKON
11
联轴器
国产知名品牌
12
主油缸
长江液压件厂
13
各种密封圈
进口
电器部分
|
序号 |
名称 |
产地 |
|
1 |
PLC |
日本OMRON |
|
2 |
人机界面 |
台湾weinview |
|
3 |
接触开关 |
日本富士 |
|
4 |
空气开关 |
日本三菱 |
|
5 |
接近开关 |
Autonics |
|
6 |
行程开关 |
日本OMRON |
|
7 |
光幕 |
SENSORC:SSG20-500960 |
