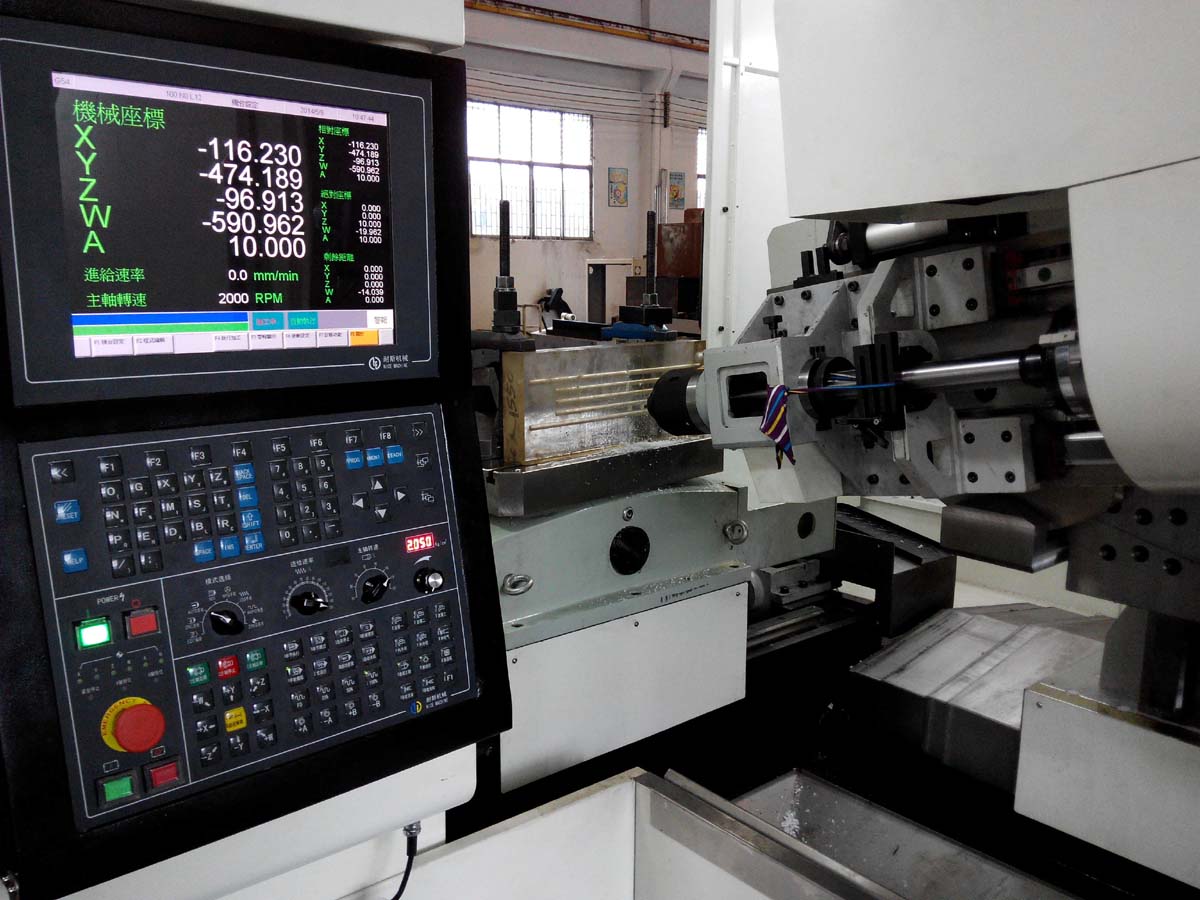

NCS6Z系列六轴多功能数控钻铣床，集铣削、深孔加工于一体，让一次装夹实现多面多工序加工成为可能。 1、主轴（A轴）向上15度，向下25度高精度旋转。
2、主轴具有强力铣削功能（可安装刀盘）。
3、可配喷吸钻，实现高效率、高精度、高光洁度的大孔加工，光洁度可达0.4~0.8。
4、机床主体均为高强度铸件，具有高强度、高刚性，为机床的平稳运行提供有效保证。
使用行业：模具、机械制造行业，主要用于复杂零件的铣削，深孔加工。
|
NC6Z2215-1500六轴多功能深孔钻参数
| X軸(工作台行程) | mm | 2200 | ||||
| 加 | Y軸(滑板行程) | mm | 1500 | |||
| 工 | W軸(立柱行程) | mm | 800 | |||
| 行 | A軸(方滑枕旋轉) | 度 | 主軸頭向上15度,向下25度 | |||
| 程 | 槍鉆最大鉆孔深度 | mm | 1500 | |||
| 噴吸鉆最大鉆孔深度(选配） | mm | 1000 | ||||
| 主軸軸心至工作台面距離 | mm | 0-1500 | ||||
| 加 | 主軸最高轉速 | rpm | 4000 | |||
| 工 | 快速進給(X,Y,Z,W軸) | m/min | 10 | |||
| 速 | 工作台最高轉速 | rpm | 18.8 | |||
| 度 | 方滑枕最高轉速 | 度/分 | 215 | |||
| 主軸電机 | kW | 18.5/22(30min) | ||||
| X軸進給電机 | N.m | 40 | ||||
| 動 | Y軸進給電机 | N.m | 40 | |||
| 力 | Z軸進給電机 | N.m | 40 | |||
| 參 | W軸進給電机 | N.m | 22 | |||
| 數 | A軸進給電机 | N.m | 22 | |||
| B軸進給電机 | N.m | 30 | ||||
| 機床總功率 | kW | 74 | ||||
| 鉆 孔 直 徑 |
槍鉆鉆孔直徑 | mm | F 3~F 35 | |||
| 噴吸鉆鉆孔直徑 | mm | F 18~F 65 | ||||
| 冷卻液壓力范圍 | Mpa | 2~11 | ||||
| 冷卻液流量范圍 | L/min | 2~110 | ||||
| 回轉工作臺尺寸 | mm | 1600X1200 | ||||
| 工作臺負重 | ton | 15 | ||||
| 主軸端錐度 | BT50 | |||||
| 機床外形尺寸(L×W×H) | mm | 8438X7350X4800 | ||||
| 機床總重量 | ton | 35 | ||||
| 機床控制系統 | 新代系统、三棱系统 | |||||
